اشکال مختلف اسپری نازل اولتراسونیک
هر نازل اولتراسونیک در یک فرکانس خاص عمل می کند که اندازه قطره را تعیین می کند. نازل های ساخته شده از آلیاژهای تیتانیوم با مقاومت بالا و مواد فولادی ضد زنگ ساخته شده است، آنها را بسیار مقاوم در برابر حمله شیمیایی و ارائه عملکرد عالی است. این مایع به یک صفحه ی مواد غیر مسدود کننده ای که در امتداد طول نازل گسترش یافته است، به سطح آشکار سازی تزریق می شود و باعث ایجاد لرزش در مایع در سطح آبی می شود. برای تمیز کردن مایع، دامنه ارتعاش سطح آشکارسازی باید با دقت کنترل شود. تحت دامنه ی به اصطلاح بحرانی، انرژی اولتراسونیک برای تولید قطرات اتمسفری کافی نیست. اگر دامنه بیش از حد بالا باشد، مایع باز می شود و مقدار زیادی از "بلوک مایع" خارج می شود. رطوبت خوب کم سرعت ویژه اسپری اسپری تنها در محدوده خاص و باریک تولید می شود.

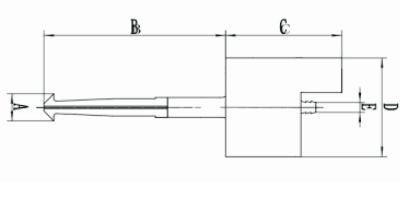

نازل که در بالا نشان داده شده است دارای سطح اسپری مخروطی است که هدف آن پراکنده شدن اسپری است. در برخی از برنامه های کاربردی، اسپری بسیار باریک است. در این حالت سطح سر اسپری صاف است. با توجه به عرض الگوی اسپری و جریان جریان مورد نیاز، سطح سر اسپری اساسا به سه نوع زیر تقسیم می شود.
شکل چپ در شکل بالا نشان می دهد که شکل اتمیزه نازل اولتراسونیک پراکندگی نوعی مخروطی است. در شرایط عادی، قطر اتمیزاسیون و پاشش 50.8 تا 76.2 میلی متر است.
تصویر مرکزی یک نازل متمرکز اولتراسونیک با شکل استوانه ای کوچک است. این نوع نازل اولتراسونیک اسپری قطر در محدوده 0.381 تا 1.016 میلی متر است. معمولا این نوع نازل را برای جریان کم اسپری، اسپری کم اسپری و اسپری باریک توصیه می کنیم.
شکل راست نشان می دهد که اتمیزاسیون اسپری التراسونیک هواپیما دارای شکل استوانه ای است. این الگوی اسپری دارای نرخ جریان و نرخ اسپری نسبتا بالا است، اما دارای محدودیتی از اسپری جانبی در مقایسه با نوع نازل اولتراسونیک پراکنده است.
